一、用途

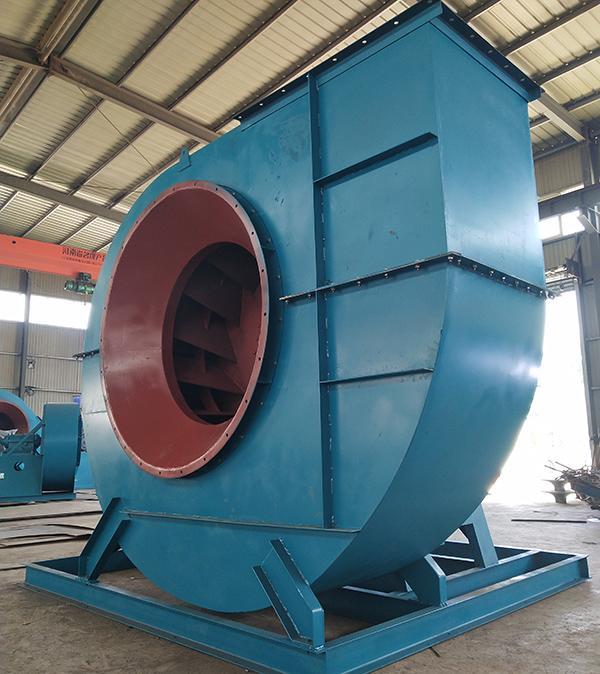

GY4-68型锅炉离心通、引风机是适用于火力发电厂中230T/h 以下蒸气锅炉的通、引风机系列。在无其他特殊要求时，G4-68型亦可用于矿井通风及一般通风。
通风机输送的介质为空气，最高温度不得超过80℃；引风机输送的介质为烟气，最高温度不得超过250℃。
在引风机前，须加装除尘效率不低于85%的除尘装置，降低进入风机中的烟气含尘量，以提高风机的使用寿命。
二、GY4-68型锅炉离心通引风机性能参数表
性能表中提供的参数。通风机性能按气体温度为20℃，大气压力为101325Pa，气体密度为1.2kg/m3的空气介质计算；引风机性能按气体温度为200℃，大气压力为101325Pa，气体密度为0.745kg/m3的烟气介质计算。
G4－68型锅炉离心通风机性能参数表
产品型号 | 转速r/min | 序号 | 全 压 Pa | 流 量 m3 / h | 电 动 机 | |
型 号 | 功 率 kW | |||||
G4-68 № 8 D | 1450 | 1 | 2178～1481 | 16985～30134 | Y180M－4 | 18.5 |
G4-68 № 9 D | 1450 | 1 | 2757～1874 | 24183～42906 | Y200L－4 | 30 |
| 960 | 1 | 1207～824 | 16011～28407 | Y160L－6 | 11 | |
G4-68 № 10 D | 1450 | 1 | 3404～2315 | 33173～58856 | Y250M－4 | 55 |
| 960 | 1 | 1491～1010 | 21963～38966 | Y180L－6 | 15 | |
| 730 | 1 | 863～589 | 16701～29631 | Y160L－8 | 7.5 | |
G4-68 №11.2 D | 1450 | 1 | 4277～2904 | 46606～82688 | Y280M－4 | 90 |
| 960 | 1 | 1874～1275 | 30856～54745 | Y225M－6 | 30 | |
| 730 | 1 | 1079～736 | 23464～41629 | Y180L－8 | 11 | |
G4-68 №12.5 D | 1450 | 1 | 5327～3620 | 64791～114952 | Y315L1－4 | 160 |
| 960 | 1 | 2335～1589 | 42896～76106 | Y280S－6 | 45 | |
| 730 | 2 | 1354～912 | 32619～57872 | Y225M－8 | 22 | |
G4-68 № 14 D | 1450 | 1 | 6681～6327 | 91027～114518 | Y355M2－4 | 250 |
| 2 | 6023～4532 | 126263～161499 | Y355L2－4 | 315 | ||
| 960 | 1 | 2923～2776 | 60266～75819 | Y315S－6 | 75 | |
| 2 | 2639～1991 | 83595～106924 | Y315M1－6 | 90 | ||
| 730 | 1 | 1697～1148 | 45827～81307 | Y280S－8 | 37 | |
G4-68 № 16 D | 960 | 1 | 3826～2600 | 89960～159606 | Y355M1－6 | 160 |
| 730 | 1 | 2207～1501 | 68407～121367 | Y315M1－8 | 75 | |
| 580 | 1 | 1393～952 | 54351～96429 | Y315S－10 | 45 | |
Y4－68型锅炉离心引风机性能参数表
产品型号 | 转速r/min | 序号 | 全 压 Pa | 流 量 m3 / h | 电 动 机 | |
型 号 | 功 率 kW | |||||
G4-68 № 8 D | 1450 | 1 | 1540～1059 | 15889～29038 | Y160L－4 | 15 |
G4-68 № 9 D | 1450 | 1 | 1952～1844 | 22623～28864 | Y180L－4 | 22 |
| 2 | 1756～1344 | 31984～41345 | Y200L－4 | 30 | ||
| 960 | 1 | 853～589 | 14978～27374 | Y160M－6 | 7.5 | |
G4-68 № 10 D | 1450 | 1 | 2413～1658 | 31033～56715 | Y225M－4 | 45 |
| 960 | 1 | 1059～726 | 20546～37549 | Y180L－6 | 15 | |
| 730 | 1 | 608～422 | 15623～28553 | Y160M2－8 | 5.5 | |
G4-68 №11.2 D | 1450 | 1 | 3021～2080 | 43599～79681 | Y250S－4 | 75 |
| 960 | 1 | 1324～912 | 28866～52754 | Y200L2－6 | 22 | |
| 730 | 1 | 765～530 | 21950～40115 | Y180L－8 | 11 | |
G4-68 №12.5 D | 1450 | 1 | 3767～3561 | 60611～77331 | Y315S－4 | 110 |
| 2 | 3394～2590 | 85692～110772 | Y315M－4 | 132 | ||
| 960 | 1 | 1648～1138 | 40129～73339 | Y250M－6 | 37 | |
| 730 | 1 | 952～657 | 30515～55768 | Y225S－8 | 18.5 | |
| Y4-68 № 14 D | 1450 | 1 | 4728～3247 | 85154～155627 | Y355M2－4 | 250 |
| 960 | 1 | 2070～1422 | 56378～103036 | Y315S－6 | 75 | |
| 730 | 1 | 1197～824 | 42871～78350 | Y250M－8 | 30 | |
G4-68 № 16 D | 960 | 1 | 2708～2560 | 84156～107372 | Y315L1－6 | 110 |
| 2 | 2433～1854 | 118979～153803 | Y315L2－6 | 132 | ||
| 730 | 1 | 1560～1079 | 63994～116954 | Y315S－8 | 55 | |
| 580 | 1 | 991～677 | 50844～92922 | Y315S－10 | 45 | |
